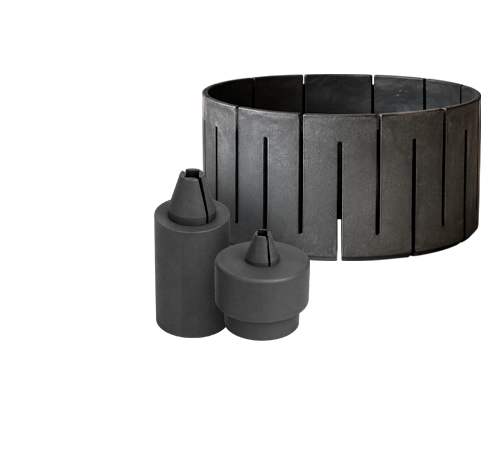

Изготовление графитовых нагревателей
Графитовые нагреватели и изделия из высокочистого графита
Производственная компания «Марион» принимает заказы на изготовление графитовых нагревателей любой сложности. Форма, размер, конфигурация и мощность нагревателя проектируются исходя из нужд заказчика. Чтобы заказать изготовление графитовых нагревателей, прикрепите ваши чертежи или эскизы к форме оформления заявки на сайте или направьте ваш запрос письмом на электронную почту info@elektroteni.ru
Графит и изделия на его основе являются критически важными материалами для современных высокотехнологичных производств. Благодаря уникальному сочетанию термостойкости, электропроводности и химической инертности, они доминируют в отраслях, требующих экстремальных температур и абсолютной чистоты процессов.
Графитовые нагреватели: характеристики и особенности
Графитовые нагреватели представляют собой резистивные нагревательные элементы, работающие за счет прохождения электрического тока через углеродную матрицу.
Ключевые параметры и среда эксплуатации:
- Температурный режим: максимальная рабочая температура графитовых нагревателей может достигать 3000 °C;
- Аномалия прочности: в отличие от металлов, прочность графита не падает, а увеличивается при нагреве до определенных пределов (до 2500 °C);
- Требования к атмосфере: на открытом воздухе графит начинает активно окисляться уже при 400–500 °C, поэтому такие нагреватели применяются исключительно в вакуумных печах или в среде защитных/инертных газов (аргон, азот).

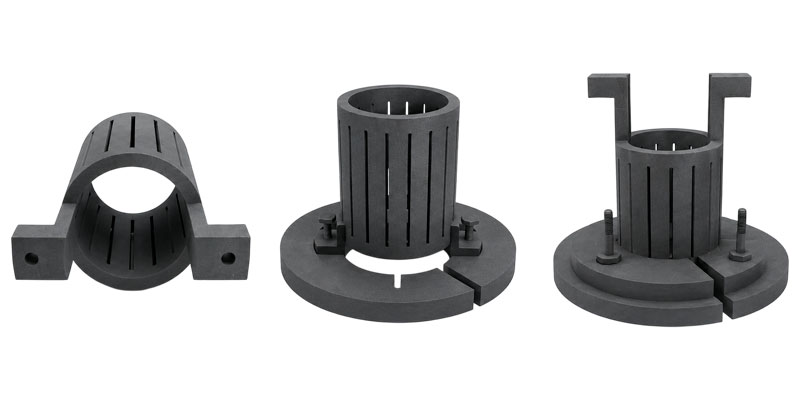

Виды графитовых нагревателей
Конструктивные типы:
В зависимости от геометрии горячей зоны печи, нагреватели изготавливаются в различных формах
- Стержневые: простые вытянутые стержни, которые легко монтируются и широко применяются в стандартных печах;
- Трубчатые: обеспечивают равномерный 360-градусный нагрев, что идеально подходит для цилиндрических рабочих камер;
- Мейндровые и фасонные: позволяют создавать сложные зоны нагрева с высокой удельной мощностью и точным распределением тепла.
Преимущества графитовых нагревателей:
Использование графита в качестве нагревательного элемента дает ряд неоспоримых преимуществ перед металлическими аналогами (вольфрамом, молибденом или дисилицидом молибдена):
- Равномерность нагрева: высокая однородность структуры графита гарантирует стабильное тепловыделение по всей длине элемента;
- Термическая стойкость: материал отлично выдерживает резкие перепады температур (термические удары) без образования трещин;
- Энергоэффективность: низкий коэффициент теплового расширения и высокая теплопроводность обеспечивают быстрый нагрев и охлаждение;
- Долговечность: при соблюдении условий эксплуатации (отсутствие кислорода) графитовые нагреватели не деградируют со временем и имеют огромный ресурс работы.

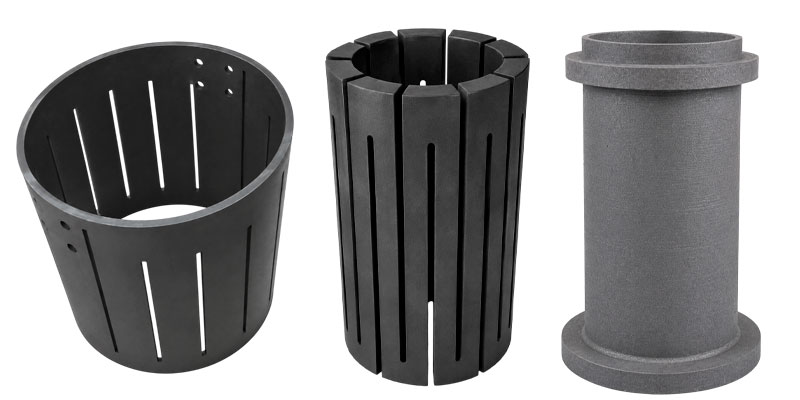

Виды графитовых нагревателей
Изделия из высокочистого графита (ВПГ)
Для передовых отраслей промышленности обычный электродный или спектральный графит не подходит из-за наличия зольных примесей. Здесь подойдет высокочистый графит (ВПГ).
Высокочистый графит — это материал с содержанием углерода 99,9% и выше, где уровень металлических и газовых примесей сведен к минимуму (до 10–100 ppm, а для полупроводниковой отрасли — до долей ppm). Для достижения таких показателей применяется глубокая очистка, в том числе термическая (галогенидная) обработка при температурах свыше 2000 °C, которая испаряет тугоплавкие примеси.
Главные свойства ВПГ:
- Изотропность и высокая плотность структуры.
- Исключительная химическая стабильность.
- Минимальное газовыделение в вакууме.
- Способность предотвращать загрязнение продукции (контаминацию) при прямом контакте.
Основные виды изделий из ВПГ и их применение:
Изделия из ВПГ используются в качестве оснастки, контейнеров и теплоизоляции в самых требовательных процессах:
- Тигли и сусцепторы: применяются для плавки, диффузии и выращивания кристаллов (сапфир, кремний, карбид кремния);
- Графитовые лодочки (boats): используются для транспортировки кремниевых пластин в печах эпитаксии и диффузии;
- Теплоизоляция (графитовый войлок): создает тепловые экраны в вакуумных печах, многократно снижая потери энергии и обеспечивая равномерность поля температур;
- Затравочные патроны и держатели: критически важны для процесса Чохральского при выращивании монокристаллов.

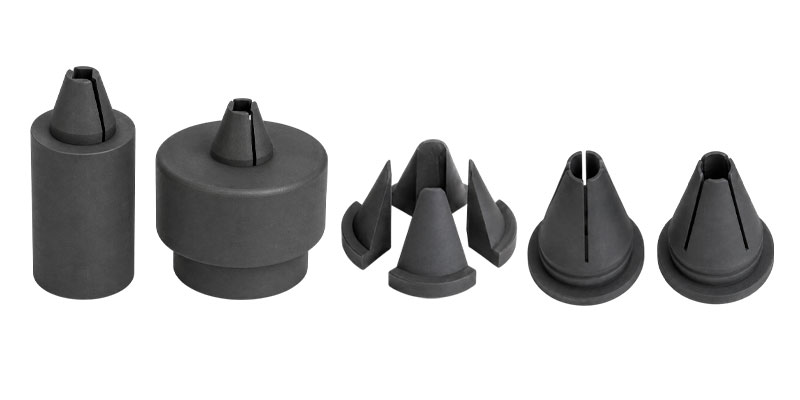

Изделия из высокочистого графита ВПГ
Ключевые отрасли применения:
Комплексное использование графитовых нагревателей и оснастки из ВПГ формирует основу следующих индустрий:
- Полупроводниковая промышленность: производство кремниевых пластин, ионная имплантация, CVD- и PVD-процессы. Чистота ВПГ здесь критична, так как любые примеси могут нарушить электрические свойства микрочипов;
- Солнечная энергетика: выращивание моно- и поликристаллического кремния для фотоэлектрических панелей;
- Вакуумная металлургия: печи для спекания твердых сплавов, керамических материалов, пайки и термообработки;
- Производство композитов: печи для карбонизации и графитизации углеводородных волокон (карбоновых нитей);
- Оптоэлектроника: выращивание кристаллов сапфира и других оптических материалов.
Графитовые нагреватели и изделия из ВПГ являются не просто расходными материалами, а высокотехнологичными компонентами, определяющими качество конечной продукции в микроэлектронике, энергетике и современной металлургии.
Независимо от сложности формы, мощности или условий эксплуатации — мы подберём оптимальное решение. Необходимая информация для заказа:
- Желаемые габариты (длина, диаметр, форма).
- Рабочая среда (кислота, щелочь, вода, растворитель и т.д.).
- Температура нагрева.
- Мощность и напряжение.
- Тип подключения и размещения.
- Необходимость терморегулирования.
- Дополнительные опции: комплектация термопарами (K, J), подключение к цифровому терморегулятору, поставка с шкафом управления.
Наши сотрудники быстро согласуют детали заказа, проведут расчеты и изготовят изделие с соблюдением всех требований — в кратчайшие сроки.
Опытные специалисты
сфере пром. нагревателей
в наличии на складе
индивидуальному заказу
производства 12 месяцев
Доставка от 1 дня!
Скидки от объема
при оптовых заказах
|
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
|
